こんにちは!データ処理チームのペリ子です。

今回は、顔出しパネルやフラスタパネル、フォトプロップス等で
大人気の【等身大パネル】のカットについてご紹介します。

プリオのパネルは、Illustratorで作られたパスに沿って専用の機械でカットしています。
カットラインが鋭角なものカーブがきついもの小さいもの細いものは少し苦手です。

そこで、あえて苦手な形状のパネルカットに挑み、
実際どんな仕上がりになるのか実物検証をしてみました。

等身大パネル制作の参考になりましたら幸いです!

制作素材

【サイズ】横213mm x 縦198mm

A5サイズとA4サイズの間くらいの大きさで、
フラスタパネルや、POP、フォトプロップス
需要のあるサイズです。

【用紙】マット紙
【パネル素材】発泡パネル





イラストの縁の赤いラインがカット機が通るカットラインです。


カット機が苦手な要素満載です!
データを作ったスタッフも、カットする製造スタッフもどんな仕上がりになるかドキドキです。

結果!!

それでは、注目していただきたい部分を順々に説明してまいります!

↑仕上がりは、こんな感じでボックスティッシュサイズです。
このサイズ感を忘れずに見ていってくださいね。
※以下画像をクリックすると、もっと大きく見る事が出来ます。

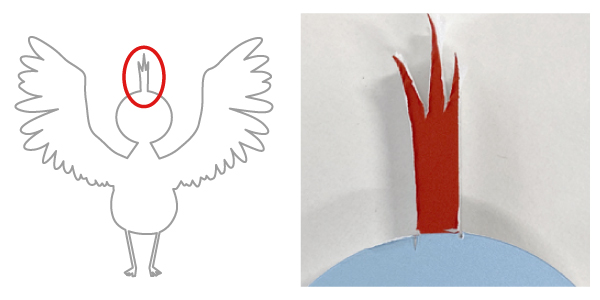

とさか


とさかの付け根部分の幅は、約4mm。切り返しの切れ込みが入って辛うじてくっついている状態です。
細い3つの円がくっついた形のとさかでしたが、ギザギザトゲトゲに。

等身大パネル、首の部分のカット写真
首の細い方の幅は、約9mm。切れ込みが入っていますが、グラグラ感はありません。
翼の付け根部分の幅は、約25mm


◆POINT◆

鋭角部分の、切り返しの切れ込みは約2~3mmです。
切れ込みが入らないようにするには、カットラインを曲線(直径10mm以上推奨)にする必要があります。
大きなパネルを作成する場合は、切れ込みはあまり目立たないのでご安心ください。


翼の部分のカット写真
羽と羽の食い込んだ部分は、切れ込みが目立たず綺麗にカットできています。
羽先のカーブの部分は、直径約4mm。印刷用紙がパネルからめくれています。

翼のカット部分の写真
翼の根元付近の羽先のカーブは、直径約2mm
形の乱れが確認できますね。

また、羽先の印刷用紙のめくれも激しくなっています。
特に今回印刷したマット紙は、若干毛羽立ったりめくれやすい素材です。


◆POINT◆

印刷用紙のめくれや毛羽立ちが気になる場合は
合成紙・耐水紙等の繊維の無い合成素材の用紙の使用や、ラミネート加工がおススメです。
カーブの直径は10mm以上を推奨しています!



ひゃーー。脚はパネルから抜けませんでした。というか、切れませんでした・・・
特に指先はカット機の悲鳴が聞こえてきそうですね(笑)

因みに足の細さは、約1mm
切れ込みが2mm程度入る事や、脚の長さに対する強度を考える10mmは幅が欲しい所です。



以上検証結果でした。


プリオがお勧めするカットラインで作ったパネルはこちら!

おススメのカットラインの画像

【 解説 】

・約10mmの余白をイラストの周りにつけて、緩やかなカーブのカットラインになる様にしています。
 また、塗り足しがないデータは、印刷面とカット位置が若干ずれて
 余白が入ったり、イラストが切れてしまう場合がありますが、その心配もなくなります。

・翼の細かな部分は、省ける部分を取りつつ雰囲気を壊さない様にカーブを付けています。

・脚の部分は、自立スタンドをつけるイメージで末広がりの形状です。安定性が出ます。
 自立スタンドを付けない場合は、他の箇所と同様にイラストに沿った形にします。




いかがでしたか?

今回は、あえて小さく複雑な形でカットしましたが、
頂いたご注文で、この鳥さんの様な仕上がりになりそうな時は
お客様にご連絡しますので安心して下さいね!

カットラインについて不安な事がございましたら
365日お気軽にご相談ください。


プリオではカットライン作成無料で承っております。※1~2日作業日をいただきます。

自分でカットラインを作るのは難しい・・・綺麗なカットラインに修正して欲しい・・・
そんな時はお気軽にお申し付けください!

カットライン作成は、【等身大パネル】の注文の
step3「入稿データ作成のお手伝いは必要ですか?」の項目で
「カットライン作成」をご選択ください。


大きなものから小さなものまで、等身大パネルはプリオにお任せください\(^o^)/
